產(chǎn)品概述

　　公司生產(chǎn)的雙組份聚氨酯防水涂料屬于雙組份化學(xué)反應(yīng)固化型防水涂料，其中甲組份是由聚醚和異氰酸酯縮聚得到的異氰酸酯封端的預(yù)聚體，乙組份是由增塑劑、固化劑、增稠劑、促凝劑填充劑組成的彩色液體。使用時將甲、乙組份按比例混合均勻，涂刷在防水基層表面上，經(jīng)常溫交聯(lián)固化，形成橡膠狀彈性涂膜，從而起到防水作用。

產(chǎn)品特點

　?。?）能在潮濕或干燥的各種基面上直接施工

　　（2）與基面粘結(jié)力強，涂膜中的高分子物質(zhì)能滲入到基面微細細縫內(nèi)，追隨型強。

　?。?）涂膜有良好的柔韌性，對基層伸縮或開裂的適應(yīng)性強，抗拉性強

　　（4）耐候性好，高溫不流淌，低溫不龜裂，優(yōu)異的抗老化性能，能耐油、耐磨、耐臭氧、耐酸堿侵蝕。

　　（5）涂膜密實，防水層完整，無裂縫，無針孔、無氣泡、既具有防水功能又有隔氣功能。

　?。?）施工簡便，工期短，維修方便

　?。?）根據(jù)需要，可調(diào)配各種顏色

　?。?）質(zhì)輕，不增加建筑物負載

適用范圍

　　雙組份聚氨酯防水涂料適用于各種屋面、地下室等建筑物防水工程；適用于民用與工業(yè)建筑的屋面及地下工程、市政、橋梁、地鐵、水壩等工程防水，也可用于廁浴間及水池、陽臺、停車場等工程防水；是適用于形狀復(fù)雜、管道縱橫的部位防水工程。

產(chǎn)品執(zhí)行標準

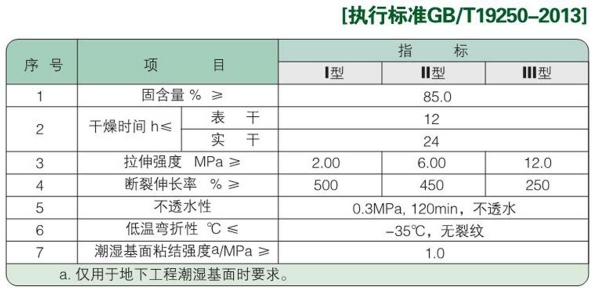

　　GB/T 19250—2013《聚氨酯防水涂料》

　　JC1066-2008《建筑防水涂料中有害物質(zhì)限量》

設(shè)計及施工規(guī)范

　　GB50345—2012《屋面工程技術(shù)規(guī)范》

　　GB50207—2012《屋面工程質(zhì)量驗收規(guī)范》

　　GB50300—2001《建筑工程施工質(zhì)量驗收統(tǒng)一標準》

　　GB50108—2008《地下工程防水規(guī)范》

　　GB/T50208—2011《地下防水工程質(zhì)量驗收規(guī)范》

施工工藝

　　雙組份聚氨酯防水涂料施工工藝流程： 1.清掃基層，2.涂刷底膠，3.細部附加層，4.一層涂膜，5.二層涂膜，6.三層涂膜和粘石渣。

　?。?）基層要求：平整、堅固、充分干燥（地下工程無明顯濕漬即可）；陰陽角要做成圓弧形，陰角直徑大于50mm，陽角直徑大于10mm；

　　（2）配料：根據(jù)施工用量，將A、B組分按1：2的比例混合，攪拌均勻；

　?。?）大面防水施工：將混合涂料用橡膠或塑料刮板均勻涂布，要求厚度一致，一般為1.5mm—2.0mm，宜分3—4遍涂刷，后次刷應(yīng)在前次涂刷固化成膜后，且呈垂直方向進行刮涂；

　?。?）參考用量：1mm厚涂膜用量約為1.3—1.5kg/m2（1.5mm厚一般約用2.2 kg/m2）；一般為單獨成膜，地下工程底板應(yīng)增鋪一層胎體增強材料；

　?。?）涂膜厚度：地下工程為1.2—2.0mm，一般應(yīng)為1.5mm厚，廁浴間應(yīng)不小于1.5mm；暴露屋面工程多道防水時，每道厚度不小于1.2mm，在防水等級為Ⅲ級屋面一道設(shè)防時，防水層厚度不小于2mm；在涂層間加鋪胎體增強材料時，胎體下面的涂層厚度不小于1.0mm，上面涂層不小于0.5mm；

　?。?）收頭和邊緣處理：增涂涂料進行封閉；

　?。?）保護層：涂膜防水層表面應(yīng)按設(shè)計要求進行隔離保護，防止破壞涂膜防水層。

　　在操作過程中根據(jù)當天操作量配料，不得攪拌過多。如涂料粘度過大不便涂刮時，可加人少量二甲苯進行稀釋，加入量不得大于乙料的10%。如甲、乙料混合后固化過快，影響施工時，可加入少許磷酸或苯磺酚氯化緩凝劑，加入量不得大于甲料的0.5%；如涂膜固化太慢，可加入少許二月桂酸二丁基錫作促凝劑；但加入量不得大于甲料的0.3%。

　　涂膜防水做完，經(jīng)檢查驗收合格后可進行蓄水試驗，24h無滲漏，可進行面層施工

注意事項

　　（1）施工現(xiàn)場要通風，溫度一般要求在0℃以上較為適宜，雨天不能施工；

　?。?）涂料開啟后，建議一次性用完，已開啟未用完的料，要密封好保存，否則會因固化而造成浪費，已固化的料不能稀釋再用；

　?。?）施工現(xiàn)場如發(fā)現(xiàn)涂膜破損現(xiàn)象，用防水涂料將破損處涂覆均勻即可。

運輸儲存

　?。?）雙組份聚氨酯防水涂料用鐵桶密封包裝，貯存地點遠離火源；

　?。?）運輸過程中嚴防雨淋，禁止接近火源，防止碰撞，保持包裝完好；

　?。?）寒冷地區(qū)或低溫條件下請注意產(chǎn)品的防凍貯存，液體組份的貯存溫度不低于0℃

　?。?）密封條件下，雙組份聚氨酯防水涂料保質(zhì)期為12個月，超過保質(zhì)期需檢驗合格方能使用。

　　（5）使用時，勿在本產(chǎn)品中摻入水分或其它材料
